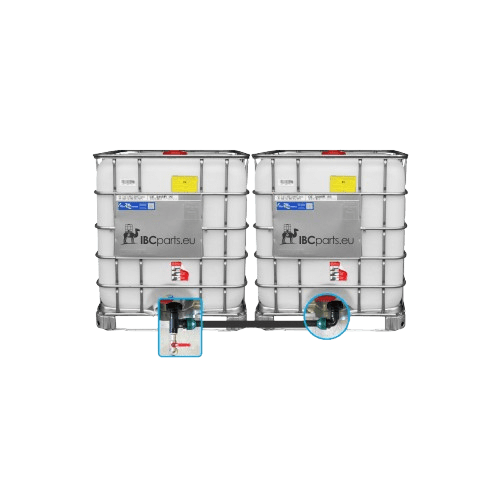

DUO SIMPLE – povezava dveh IBC cistern

Informacije o artiklu:Osnovni paket vsebuje:

2x reducir AVA za cisterne z ventilom fi 55-62mm, grobi navoj S60x6 (DN50)., T-kos F, 2x koleno F, 2x alkaten cev* 47-48cm, pipa.

*Alkaten cevi so rahlo ukrivljene, ker so shranjene na kolutih. Uporabljamo MEHKE alkaten cevi, ki so bolj prožne in veliko enostavnejše za uporabo – pri montaži jih poravnate in ostanejo v tem položaju.

Priključki so zelene barve, kot na sliki. Razmak med cisternami po montaži sistema DUO je od 2 do 6cm.

Sistem je na voljo v velikosti 1″ (zunanji premer cevi 32mm), če ni drugače označeno.

Tesnilo iz pene (PE). Odlično tesnjenje.

Mogućnosti nadogradnje:

• Gumijasto tesnilo 2x (GRATIS): Zgolj rezerva. Originalno penasto tesnilo se sčasoma potlači. Če so na ventilu nepravilnosti, se lahko tako tesnilo poškoduje. V tem primeru ga nadomestite z gumijastim tesnilom. Ne uporabljajte dveh tesnil hkrati, ker ni potrebe.
• Duo PLUS (Priklop za vrtno cev z ventilom): Ta nadgradnja obstoječi povezavi doda ventil s priklopom za vrtno cev. Običajno je zelo praktično, da je vrtna cev vedno priklopljena, glavna pipa pa je namenjena hitremu pretakanju v zalivalko.
• SkyTap (Pipa dvignjena na višino zalivalke): Ta nadgradnja poviša položaj glavne pipe na povezavi na višino zalivalke (cca 35cm od tal).

Napotek:
Če boste vodo speljali v eno cisterno, mora imeti druga cisterna omogočeno odzračevanje, da se voda nemoteno pretaka preko ventilov.

To možete učiniti na više načina:

1. Ako vam ne smeta da voda izlazi kroz otvor poklopca druge cisterne kada se napuni do vrha, možete samo lagano odvrnuti poklopac – tek toliko da zrak može prolaziti. Kada se obje cisterne potpuno napune, višak vode (preljev) istjecat će ovdje.
2. Slično djeluje poklopac s odušnikom – zrak prolazi, ali i voda izlazi kada se cisterne napune do vrha.
3. Možete koristiti PipeLink poklopac (kao što je prikazano u animaciji) ili AutoVent poklopac – preporučujemo.
4. Koristite poklopac s izlazom i na njega pričvrstite odgovarajući nastavak (npr. T-spoj za PE cijev, vrtno crijevo, fleksibilno crijevo, PVC cijev…).
5. Ako postoji veća visinska razlika između izlaza iz oluka i vrha cisterne, možete koristiti <a s_

Za dodatna vprašanja in svetovanje nas kontaktirajte.

Prosimo vas, da si pred montažo preberete spodnja opozorila/nasvete.
Opozorilo:
Cisterne so na prvi pogled enake, vendar se med seboj razlikujejo. Največja razlika je prav v ventilih. Standarden in najbolj pogost zunanji premer ventila je 60mm. V praksi se lahko razlikuje in je med 55 in 62mm.
Vsi reducirji S60 v naši ponudbi so zasnovani tako, da ustrezajo vsem grobim navojem na ventilih premera 60mm (S60x6). Glede na malenkostne razlike v “standardnih” navojih ventilov, je lahko občutek pri montaži reducirja različen. Lahko se popolnoma prilega, lahko gre malenkost ohlapno ali malenkost bolj na tesno. Ko ga privijačimo do konca, zadeva tesni in je fiksna. Vsi reducirji so preverjene kakovosti.

Nasvet:
Pred montažo bodite pozorni na to, da je lice ventila cisterne (kamor montiramo reducir) gladko in nepoškodovano. Nove cisterne imajo aluminijasto plombo na odprtini ventila – če je ta površno odstranjena, je lahko to vzrok slabšega tesnjenja reducirja. Vsakršne nepravilnosti na ventilu odstranite oz pobrusite s smirkovim papirjem pred prvo montažo reducirja.

Reducirji AVA, uporabljeni v sistemih DUO KLASIK so izredno trpežni in UV odporni.

Spodaj je prikazana animacija ene izmed možnosti delujoče povezave:
Uporabljen je Filter padne vode ter pokrov TritonFlex. Na drugi cisterni je pokrov z oddušnikom.
